Что такое иммерсионное серебро? Почему его выбирают для нанесения покрытий на печатные платы?

В связи с растущей озабоченностью и пропагандой экологичности, а также запретом использования вредных веществ, таких как свинец (олово), все большее число отраслей промышленности отказываются от использования технологий ХАСЛ (выравнивания поверхности припоем горячим воздухом) для обработки поверхности печатных плат. В настоящее время существует тенденция использования других видов обработки поверхности, таких как ОСП, золочение, иммерсионное оловянное покрытие, иммерсионное серебро, ЭНИГ и ЭНЕПИГ. Среди них иммерсионное серебро становится популярным, поскольку обладает отличными эксплуатационными характеристиками и экономичностью.

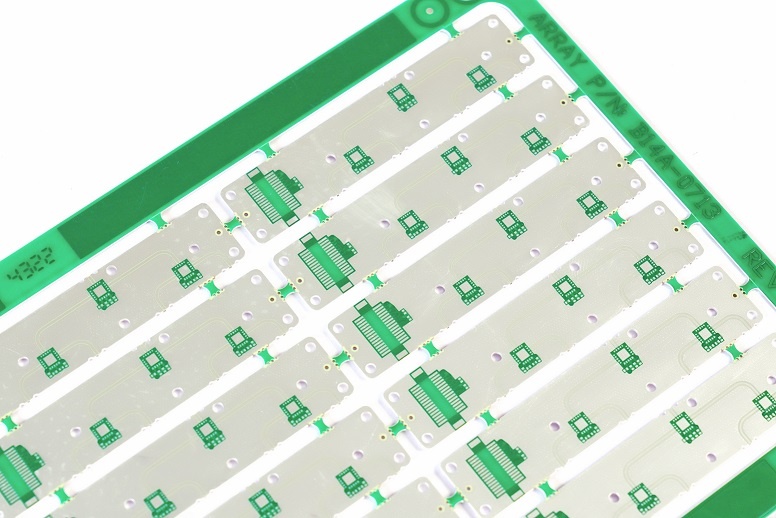

Что такое иммерсионное серебряное покрытие?

Иммерсионная серебряная отделка - это экологически чистая обработка поверхности, при которой на медную поверхность наносится слой серебра (около 0,1 ~ 0,4 мкм) для обеспечения хорошей паяемости при сборке. Если сравнивать его функциональные характеристики с другими видами отделки поверхностей, такими как ОСП и ЭНИГ, то иммерсионное серебро находится между ними. Оно обладает выдающейся паяемостью и исключительной прочностью паяного соединения, превосходя ОСП, у которого отсутствует токопроводящий барьер. Однако при использовании в качестве контактной поверхности иммерсионное серебро обладает меньшей прочностью по сравнению с золотом.

Каков принцип работы погружного серебра?

При обработке иммерсионным серебром для завершения всего процесса используется химическое осаждение. Электрохимическое осаждение - это метод восстановления и осаждения металлов на поверхность объекта путем регулирования тока в растворе. В процессе иммерсионной обработки серебром прокладка служит анодом (положительным электродом), в то время как серебро действует как катод (отрицательный электрод), при этом между ними подается ток. Это приводит к тому, что ионы серебра (Ag+) под воздействием электрического поля превращаются в металлическое серебро, которое впоследствии прилипает к поверхности прокладки и постепенно образует слой серебра.

Реакция вытеснения иммерсионного серебра составляет:

2Ag+ + Cu = 2Ag + Cu++

Этот метод использует как электрический ток, так и химические реакции для осаждения серебра из раствора на поверхность печатной платы, создавая однородный и пористый слой серебра.

Анализ посеребренных материалов: плюсы и минусы

Прежде чем выбрать покрытие из иммерсионного серебра, мы должны понять его преимущества и недостатки, чтобы определить, подходит ли оно для вашего проекта печатной платы и конечного применения.

Плюсы иммерсионного серебра:

1. Оно дешевле, чем иммерсионное золото

2. Хорошая плоскостность поверхности и низкое контактное сопротивление

3. Устойчивость к коррозии

4. Хорошая паяемость, особенно для микросхем BGA или небольших компонентов

5. Экологичность

6. Высокая надежность

Минусы иммерсионного серебра:

1. С ним трудно обращаться, необходимо надевать перчатки

2. Особые условия хранения – если упаковка вскрыта и нужно использовать не все печатные платы, ее необходимо быстро запечатать или использовать в течение 24 часов.

3. Маски, которые можно снимать, использовать нельзя

Важные моменты, которые вы должны знать о хранении

1. При хранении и обращении с ним требуется большая осторожность, чем с оловянным оловом для погружения и ОСП.

2. Он соответствует требованиям ROHS и безопаснее, чем ХАСЛ.

3. В сухих условиях его можно хранить 6-12 месяцев.

4. Печатная плата, покрытая иммерсионным серебром, должна быть припаяна в течение 24 часов, если упаковка не запечатана.

5. Если печатная плата из иммерсионного серебра хранилась более 12 месяцев, перед сборкой необходимо провести проверку на паяемость.

Иммерсионное серебро против ЭНИГ

ЭНИГ также является распространенным методом обработки поверхности при производстве печатных плат, его полное название - безэлектродная обработка никелем/иммерсионным золотом. Технология ЭНИГ относительно дороже, чем иммерсионное серебро, и подходит для более сложного дизайна макета.

Покрытие ЭНИГ включает в себя защиту медных накладок на печатных платах путем нанесения сначала слоя никеля, а затем покрытия медной поверхности тонким слоем золота. По сути, эта процедура аналогична иммерсионному серебрению, но она значительно улучшает качество печатных плат, обеспечивая повышенную стойкость к окислению, превосходную паяемость и превосходную плоскостность поверхности.

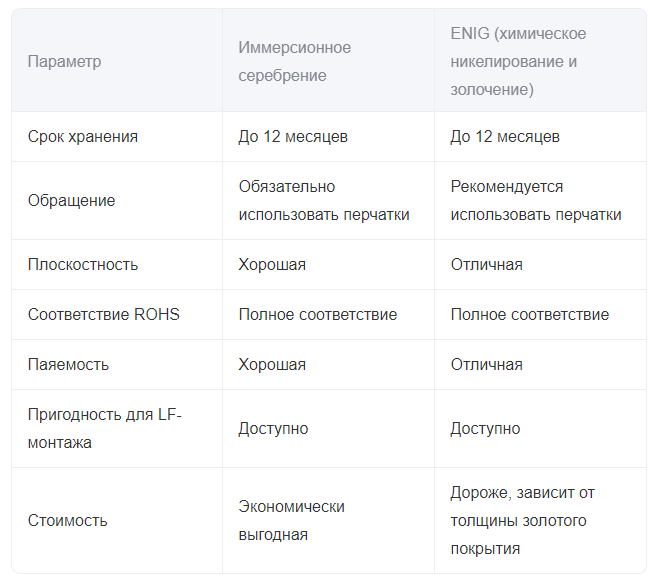

Давайте сравним эффективность этих двух методов обработки поверхности:

Примечание:

ENIG расшифровывается как Electroless Nickel Immersion Gold (Химическое никелирование и иммерсионное золочение)

LF-монтаж - Не содержит свинца

ROHS - директива об ограничении использования опасных веществ

Пожалуйста, свяжитесь с нами, если у вас есть какие-либо вопросы по поводу иммерсионного серебра или другой обработки поверхности.
