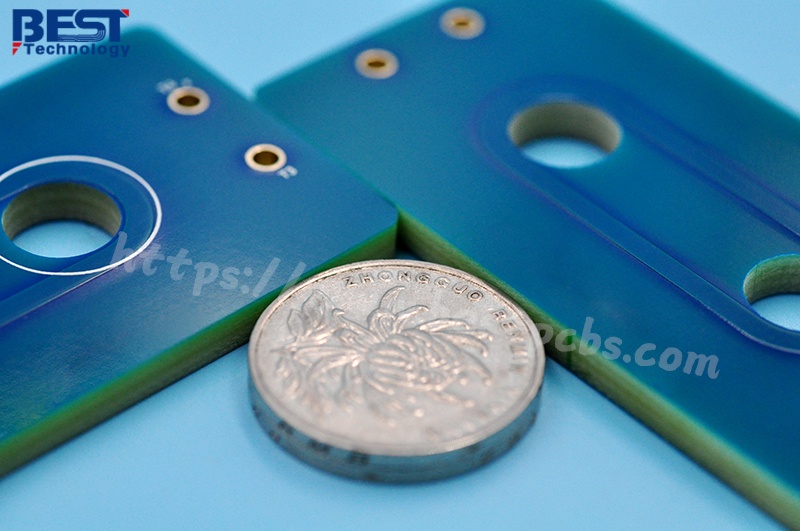

Сверхпрочная медная печатная плата

Для тяжелых медных плат нет набора определений для каждого IPC. Однако, в соответствии с отраслью печатных плат, люди часто используют это название для обозначения печатной платы с медным сердечником толщиной 3 унции/фут2 - 10 унций/фут2 во внутреннем и/или внешнем слоях. А под высокопрочной медной печатной платой понимается печатная плата с плотностью от 20 до 200 унций / фут2.

Тяжелая медь часто используется для различных изделий, но не ограничивается ими: для распределения высокой мощности, отвода тепла, плоских трансформаторов, адаптеров питания и т.д.

Руководство по проектированию высокопрочных медных печатных плат

Минимальная ширина и толщина тяжелого медного сердечника печатной платы определяется, главным образом, исходя из необходимой проводимости по току и максимально допустимого повышения температуры сердечника.
В зависимости от размера и процесса изготовления проводник может быть не прямоугольной формы. Тяжелые медные сердечники могут значительно увеличить общую толщину платы.
Процессы механической обработки (нанесение покрытия) предпочтительнее процессов механической обработки (гравировка), но стоят дороже.
Допуски по ширине/расстоянию/толщине для обычных проводников составляют +/-20%, хотя могут быть достигнуты и более жесткие допуски.
Пожалуйста, ознакомьтесь с руководством по проектированию печатных плат heavy copper для получения дополнительной информации о руководстве по проектированию или с часто задаваемыми вопросами по печатным платам heavy copper, чтобы спроектировать печатную плату heavy copper, которая лучше соответствует требованиям DFM.

Способность печатной платы из тяжелой меди

Основной материал: FR4 / алюминий
Толщина меди: 4 ~ 10 унций
Вес медного стержня: 20 ~ 200 унций
Схема: фрезерование, штамповка, V-образный разрез
Сварочная маска: масляная белая / черная / синяя / зеленая / красная
Отделка поверхности: встроенное золото, HASL, OSP
Максимальный размер пластины: 580 * 480 мм (22,8 " * 18,9")
