Что такое жесткая гибкая схема?

Что такое жесткая гибкая схема?

Жесткая гибкая схема - это гибридная структурированная гибкая схема, состоящая из твердой и мягкой подложек, которые соединены вместе в единую структуру. Каждый слой hard Flex circuit электрически соединен сквозными отверстиями в металле (PTH), которые отличаются от Flex circuit с упрочняющим слоем FR4/PI над или под Flex circuit только термочувствительным клеем или термочувствительным адгезивом без PTH.

В платах Rigid Flex используются преимущества как жестких печатных плат FR4, так и гибких схем. В жесткой зоне компоненты привариваются друг к другу, а в зоне flex circuit вся плата может сгибаться, что позволяет экономить место при сборке и позволяет получить изделие небольшого размера, но с компактной конструкцией.

Кроме того, людям не нужно припаивать гибкие печатные платы к печатной плате или подключать гибкие печатные платы к печатной плате через разъем, более того, соединение с поперечным отверстием в металле является более стабильным и прочным, чем пайка или разъем. Поэтому все больше жестких гибких печатных плат широко используются как в военном, так и в гражданском секторах.

Структура многослойной печатной платы

Как правило, твердые плиты имеют многослойную структуру, и количество слоев в них четное, например, 4L, 6L, 8L, 10L и т.д.v. Ниже приведены некоторые распространенные способы укладки твердых плит.

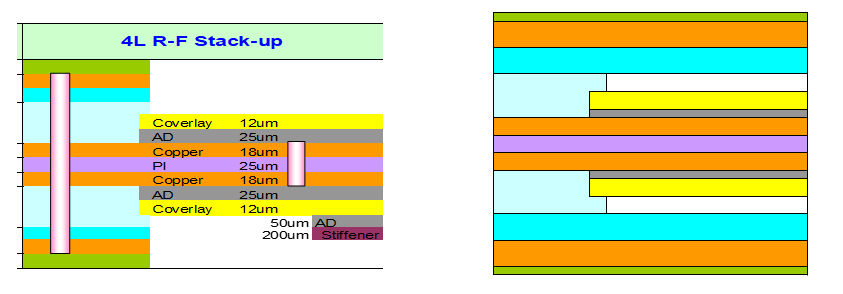

Жесткий гибкий трубопровод объемом 4 л:

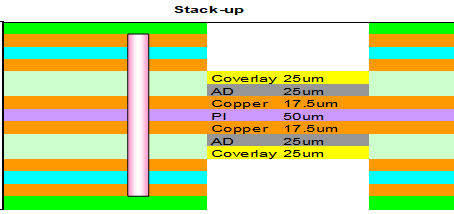

Жесткий гибкий трубопровод объемом 6 л:

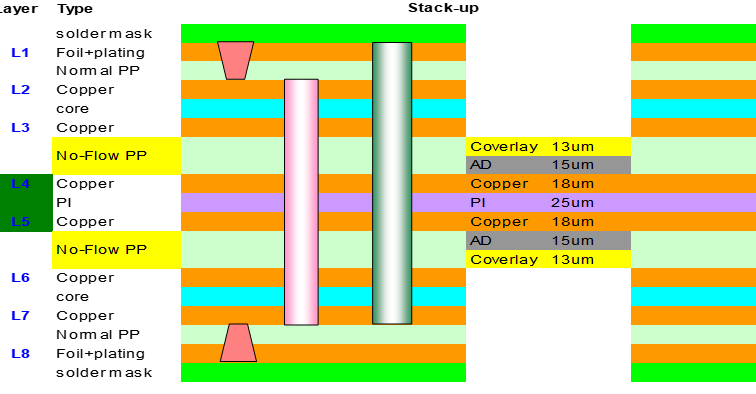

8L CứNg-гибкий трубопровод:

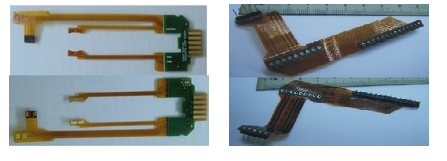

Nhưng đôi khi, cũng có một số thiết kế đặc biệt của mạch linh hoạt cứng được sử dụng cho các ứng dụng khác nhau. Sau đây là một số ví dụ:Но иногда существуют также специальные конструкции жестких гибких схем, используемых для различных применений. Вот несколько примеров:
Двухслойная жесткая гибкая схема:

3-слойный гибкий жесткий контур:

Пожалуйста, свяжитесь с нами для получения дополнительной информации о печатной плате Rigid-flex.
