Что такое радиочастотная панель?

Что такое радиочастотная панель?

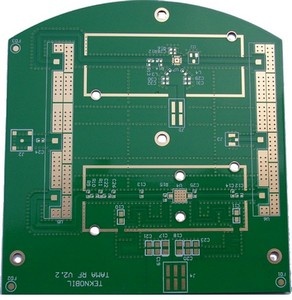

RF board расшифровывается как радиочастотная печатная плата. Частота ВЧ-плат обычно составляет от 300 МГц до 3 ГГц или намного больше, поэтому обычно платы FR4 не могут соответствовать требованиям, поэтому нам нужно использовать специальный материал для достижения высокой частоты, и мы называем этот тип плат ВЧ-платами. ВЧ-плата обладает отличными высокочастотными характеристиками благодаря низкому сопротивлению диэлектрику и потере материала.

ВЧ-платы идеально подходят для применений, требующих более высоких рабочих частот. В настоящее время мы обычно используем следующие материалы:

Rogers. (Медь от 1/4 унции до 2 унций). Нажмите здесь, чтобы просмотреть PDF-файлы "Материалов для высокочастотных схем Rogers", таких как RO4233, RO4350, RO4003, V.v.

PTFE (Dupon Telfon): процесс изготовления аналогичен FR4, но нанесение медного покрытия сложнее, чем FR4, из-за характеристик материала нанесение металла методом пробивки отверстий (меднение) намного сложнее, а другие процессы сложнее, чем FR4, поэтому требуются уникальные методы обработки и опытные работники.

Возможности радиочастотной платы

Материал основы: Rogers / Telfon
Толщина пластины: 0,5 мм ~ 3,0 мм (0,02 " ~ 0,12")
Толщина меди: 0,5 унции, 1,0 унции, 2,0 унции, 3,0 унции
Обработка: фрезерование, штамповка, V-образный разрез
Сварочная маска: масляно-белая / черная/синяя/зеленая / красная
Легендарный цвет / шелк: черный / белый
Отделка поверхности: золотое покрытие, HASL, OSP
Максимальный размер пластины: 600 * 500 мм (23,62 " * 19,68")
Упаковка: вакуумный / полиэтиленовый пакет
Срок изготовления образца: 7 ~ 9 дней
Срок годности: 8 ~ 10 дней
MP L/T: 8~10 ngày

Радиочастотная плата,
