Ультратонкая печатная плата

Что такое ультратонкая печатная плата?

Эта ультратонкая печатная плата означает, что толщина печатной платы меньше, чем у обычной печатной платы. Обычная толщина печатной платы составляет от 1,0 мм до 2,0 мм, а минимальная толщина составляет 0,3 мм или 0,4 мм (1 л или 2 л). Для печатной платы объемом 4 л толщина составит около 0,6 мм. Этот тип платы всегда называется тонкой печатной платой или thin board thin thin board тонкого сечения.

Но иногда, из-за ограниченности пространства или амплитуды колебаний, или в целях проектирования, людям требуется гораздо меньшая толщина, например, 0,25 мм, 0,20 мм или даже 0,15 мм, чтобы печатную плату можно было использовать в SIM-картах, сенсорных платах и т.д. Из-за чрезвычайно большой толщины Так появилось название ultra-thin PCB или очень тонкая печатная плата.

В связи с ростом спроса на более тонкие устройства на рынке люди стараются сделать их конструкцию более портативной, легкой и гибкой, поэтому все чаще используются приложения для ультратонких печатных плат.

Ультратонкие печатные платы FR4 могут быть изготовлены такими же тонкими, как и гибкие печатные платы, которые могут изгибаться аналогично гибким схемам, но они более прочные, а стоимость будет ниже по сравнению с использованием одной и той же медной линии на каждой печатной плате.

Для ультратонких печатных плат мы можем изготовить печатные платы толщиной 0,15 мм, 0,20 мм, 0,25 мм, 0,30 мм со сварочной маской или без нее, а толщина меди составляет ½ унции, 1 унцию, 2 унции, 3 унции.

Нанесение ультратонкой печатной платы

• SIM-карта / TF-карта
• Оборудование с технологией NFC
• Модуль зарядки мобильного телефона
• Носимые устройства
• Доска для рисования
• Монеты Metro

Способность сверхтонких досок

Материал основы: FR4 Tg 130, Tg 170, Tg 180
Толщина плиты: 0,1 ~ 0,3 мм (0,004"~0,012")
Толщина меди: 0,5 унции, 1 унция, 2 унции, 3 унции
Обработка: фрезерование, штамповка, V-образный разрез, лазерная резка
Сварочная маска: масляная / белая/ черная/синяя/ зеленая / красная
Легендарный цвет / шелк: черный / белый
Отделка поверхности: матовое золото, OSP, ENEPIG, HAL-LF (редко встречается)
Максимальный размер пластины: 500 * 500 мм (19,68 "* 19,68") или 1000 *350 мм (39,37 "*13,77")
Минимальный размер пластины: 3,5 * 3,5 мм (0,137 " * 0,137")
Минимальный размер одной пластины: 25 * 25 мм (0,984 " * 0,984")
Минимальный размер отверстия: 0,1 мм
Минимальное расстояние/ширина пятна: 4 мил /4 мил
Упаковка: вакуумная
Срок годности образца: 7-9 дней
Срок годности пленки: 8-10 дней
Ультратонкая печатная плата FR4 толщиной 0,2 мм
В отличие от мягких печатных плат, ультратонкие печатные платы представляют собой подложку из материалов FR4. Но если вам нужна толщина печатной платы менее 0,10 мм, то вам следует использовать мягкую плату, которая может составлять 0,06 мм для FPC 1L или 0,10 мм для FPC 2L.

Штабелирование / ультратонкая конструкция печатной платы

При ограниченной толщине монтажных плат для ультратонких печатных плат проще, чем для других печатных плат, хотя их структура практически идентична обычным печатным платам FR4, но имеет более тонкую сердцевину и препрег для производства. Ниже приведены некоторые конструкции панелей для ультратонких печатных плат 2L - 4L для вашей справки.

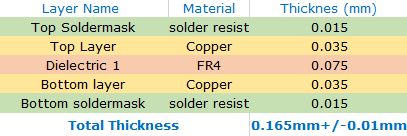

Конструкция печатной платы 2L для ультратонких печатных плат

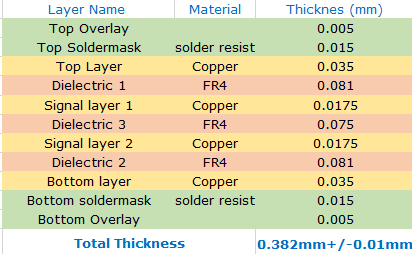

Структура печатной платы 4L для ультратонкой печатной платы

Процесс производства ультратонких печатных плат практически идентичен производству обычных печатных плат FR4, но, поскольку они намного тоньше, Best Technology позволяет более тщательно и точно контролировать каждый производственный процесс, а для некоторых процессов будет использоваться различное производственное оборудование, обеспечивающее бесперебойную обработку ультратонких печатных плат.

Пожалуйста, свяжитесь с нами сегодня, если у вас есть какие-либо другие вопросы или вы хотите изготовить ультратонкую печатную плату, Best Technology станет вашим надежным производителем ультратонких печатных плат, чтобы воплотить ваш дизайн в реальность!
