Что такое односторонняя печатная плата?

Что такое односторонняя печатная плата?

Односторонняя печатная плата, также известная как 1-слойная печатная плата. Как следует из названия, это печатная плата, компоненты и электрические схемы которой расположены только на одной стороне платы. Эти платы относятся к числу наиболее распространенных типов печатных плат. Они состоят из одного слоя проводящего материала, обычно меди, нанесенного с одной стороны на непроводящую подложку, такую как стекловолокно или материал FR4. Компоненты размещаются на медной стороне, и электрические соединения между этими компонентами создаются с помощью выгравированных дорожек на той же стороне.

Односторонние печатные платы широко используются в простых электронных устройствах, где сложность схемы не требует наличия нескольких слоев. Благодаря своей простоте односторонние печатные платы широко используются в таких продуктах, как компьютеры, источники питания и системы светодиодного освещения.

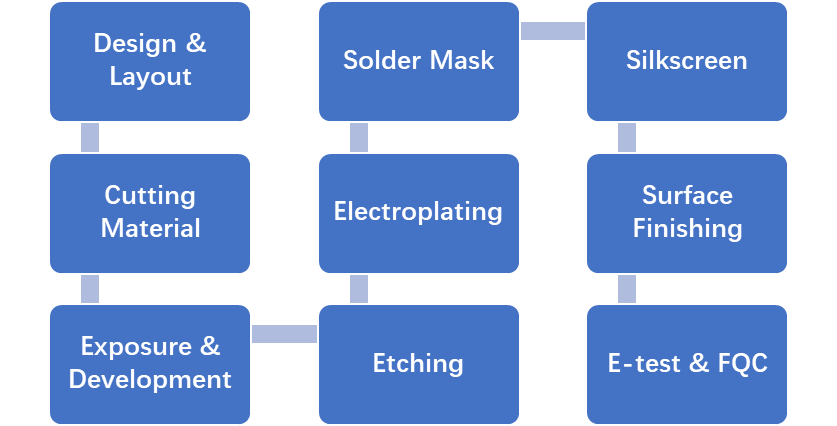

Процесс изготовления односторонней печатной платы

Quy trình sản xuất PCB một mặt rất đơn giản và bao gồm một số bước chính:Процесс изготовления односторонних печатных плат прост и состоит из нескольких основных этапов:

Ниже приведено пошаговое руководство по изготовлению обычных печатных плат:

Проектирование и компоновка: первый шаг включает в себя разработку схемы. Инженеры используют программное обеспечение САПР для создания чертежей печатных плат, включая установку компонентов и прокладку электрических соединений.

Подготовка подложки: подложка, обычно изготовленная из стекловолокна, обрезается до нужного размера. Эта подложка образует основу для покрытия слоя меди.

Ламинирование меди: на одну сторону подложки наносится тонкий слой меди. Этот медный слой в конечном итоге будет вырезан для формирования контуров.

Примените контраст: на слой меди наносится контрастное вещество, которое является светочувствительным материалом. Этот контраст защитит участки меди, которые должны оставаться на месте в процессе гравировки.

Облучение и покрытия: печатная плата подвергается воздействию ультрафиолета (UV) через маску, покрывающую участки с контрастными веществами, которые не должны затвердевать. После облучения печатная плата обрабатывается, а оптическое покрытие практически не стирается, обнажая слой меди под ней.

Гравировка: затем печатная плата подвергается процессу химической гравировки. Раствор для травления удаляет незащищенный слой меди, оставляя только слой меди, защищенный упрочненным оптическим покрытием. В результате этого процесса на печатной плате образуются электрические дорожки.

Надевайте сварочную маску: на всю печатную плату надевается сварочная маска, обычно зеленого цвета. Сварочные маски помогают предотвратить образование сварочных мостиков во время сварки и защищают пятна на меди от коррозии.

Размещение компонентов и сварка: электронные компоненты размещаются на печатной плате в указанном положении, это процесс сборки SMT. Сварка выполняется для их фиксации на месте и установления электрических соединений.

Проверка и контроль качества: готовая печатная плата проходит процедуру проверки, чтобы убедиться в правильности всех подключений и в том, что печатная плата работает должным образом. В течение этого периода выявляются и исправляются любые ошибки.

В чем преимущества односторонней печатной платы?

С одной стороны, печатные платы обладают рядом преимуществ, которые делают их предпочтительным выбором для многих областей применения:
Экономичность
Простота проектирования
Быстрые сроки изготовления
Быстрая поставка
Простота обслуживания
Быстрое производство
Надежность
Идеально подходит для простых схем
Экологичен
Широко используется

Что такое двусторонняя печатная плата?

Двусторонняя печатная плата - это шаг вперед по сравнению с односторонней печатной платой с точки зрения сложности и функциональности. В отличие от односторонних печатных плат, двусторонние печатные платы имеют проводящие слои с обеих сторон подложки. Это позволяет создавать более сложную схему, поскольку компоненты могут быть установлены с обеих сторон платы, а электрические пути могут соединять компоненты с обеих сторон через отверстия для прокалывания с покрытием.

В двусторонних печатных платах сквозные отверстия (small holes) используются для соединения дорожек с одной стороны платы на другую. Двусторонняя печатная плата часто используется в более сложных электронных устройствах, где из-за ограничений по пространству и сложности схемы требуется более одного слоя. В качестве примеров можно привести автомобильную электронику, коммуникационное оборудование и промышленные системы управления.

Основное различие между односторонними и двухсторонними печатными платами заключается в возможности обработки более сложных схем. Двухсторонние печатные платы обладают большей гибкостью и больше подходят для приложений, требующих более высокой производительности и расширения возможностей подключения.

В чем разница между однослойной печатной платой и многослойной печатной платой?

В то время как односторонние и двухсторонние печатные платы имеют относительно простую конструкцию, многослойные печатные платы гораздо сложнее. Многослойные печатные платы состоят из нескольких слоев проводящего материала, разделенных изолирующими слоями, которые соединены друг с другом. Эти платы могут иметь три или более слоев, в зависимости от требований к дизайну. Основное различие между однослойной печатной платой и многослойной печатной платой заключается в следующем:

1. Сложность
Сложность включает в себя производство и схемы. Многослойные печатные платы могут работать с гораздо более сложными схемами из-за увеличения количества слоев. Они обеспечивают более высокую плотность компонентов и расширенную функциональность. В то же время, процесс изготовления намного сложнее, чем у односторонних печатных плат.

2. Плотность схемы
Многослойные платы позволяют выполнять более сложную проводку в ограниченном пространстве, поэтому плотность проводки выше и на них можно разместить больше электронных компонентов.

3. Производительность
Многослойные платы с большим количеством проводящих слоев могут обеспечить лучшую целостность сигнала и электромагнитную совместимость, тем самым повышая производительность и надежность схемы.

4. Размер
Ламинированные печатные платы могут выполнять те же функции, что и односторонние печатные платы, при гораздо меньшей площади.

5. Стоимость
Процесс изготовления многослойных печатных плат более сложен и требует большего количества материалов, поэтому они стоят дороже, чем односторонние печатные платы. Чем многослойнее печатная плата, тем выше ее стоимость.

6. Область применения
Однослойные платы часто используются в простых электронных устройствах, таких как игрушки, компьютеры и т.д.v. Ламинированные платы широко используются в компьютерах, коммуникационном оборудовании, автомобильной электронике и другой высокопроизводительной электронике.

Какова толщина односторонней печатной платы?

Tại Best Technology, chúng tôi hiểu tầm quan trọng của việc lựa chọn độ dày PCB phù hợp cho dự án của bạn. Nhóm của chúng tôi có thể giúp bạn chọn độ dày tối ưu để đảm bảo PCB của bạn đáp ứng mọi yêu cầu về hiệu suất và độ bền cần thiết.

Nhà sản xuất PCB đáng tin cậy của bạn - Best Technology

Толщина односторонней печатной платы может варьироваться в зависимости от области применения и технических требований производителя. Толщина обычной односторонней платы обычно составляет от 0,6 мм до 1,6 мм, где чаще встречаются размеры 0,6 мм, 0,8 мм, 1,0 мм, 1,2 мм, 1,6 мм. Эта толщина включает в себя основу, слой меди и любой дополнительный защитный слой, такой как сварочная маска.

На выбор толщины влияют такие факторы, как механическая прочность, ограниченность пространства и использование печатных плат. Например, более толстые печатные платы могут использоваться в приложениях, требующих большей долговечности или где есть опасения по поводу механических воздействий. В целом, в обычных условиях для удовлетворения большинства потребностей можно использовать печатную плату толщиной 0,8-1,0 мм.

В Best Technology понимают важность правильного выбора толщины печатной платы для вашего проекта. Наша команда поможет вам выбрать оптимальную толщину, чтобы ваша печатная плата соответствовала всем необходимым требованиям к производительности и долговечности.

Независимо от того, нужна ли вам простая односторонняя печатная плата или более сложный многослойный дизайн, Best Technology всегда готова помочь. Наша команда экспертов стремится обеспечить превосходное обслуживание клиентов. Свяжитесь с нами сегодня, чтобы узнать больше о наших услугах и о том, как мы можем удовлетворить ваши потребности в печатных платах.
