Какие факторы будут влиять на цену печатной платы?

Для каждого инженера-разработчика или покупателя вопрос о том, как уложиться в бюджет, является наиболее сложной и раздражающей задачей, в то время как печатная плата имеет хорошее качество и позволяет выполнять требуемые функции. Им необходимо понимать правила расчета и рассчитывать стоимость разработки. Итак, стоит знать факторы, влияющие на цену печатной платы, и это обязательный курс для изучения каждым инженером. В этой статье Best Technology проанализирует факторы, влияющие на стоимость печатной платы, давайте двигаться дальше!

Что влияет на стоимость печатной платы?

Факторы, влияющие на стоимость печатных плат, многочисленны, это видно из самой печатной платы, например, из материалов подложки печатной платы, внешних факторов, таких как производственные трудности, объем заказа в целом и некоторые другие особые требования, предъявляемые дизайнерами.

Здесь мы приводим список некоторых основных параметров, влияющих на общую стоимость печатной платы.

1. Материал подложки печатной платы

Подложка печатной платы относится к материалу, используемому в непроводящей части печатной платы, в основном к FR4, стекловолокну, эпоксидной смоле, полиимиду, меди, алюминию и так далее. В производстве печатных плат стекловолокно широко используется при изготовлении двусторонних печатных плат и многослойных печатных плат, в то время как эпоксидная смола и полиимид используются при изготовлении многослойных печатных плат высокой плотности. Среди них медная подложка является самым дорогим материалом. Независимо от того, какие материалы используются, все они должны быть рассчитаны в соответствии с международной ценой, действующей в режиме реального времени.

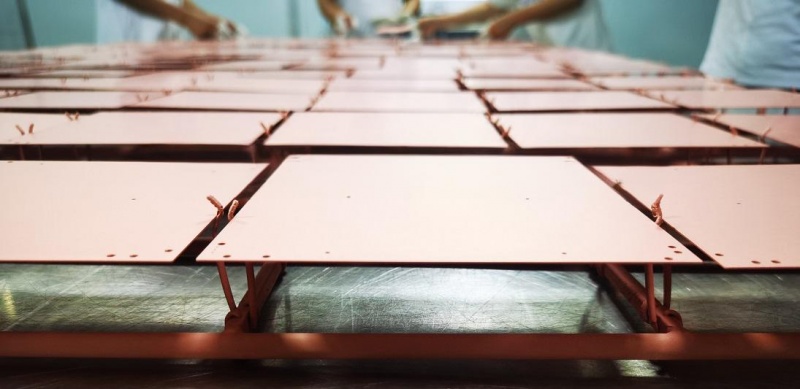

2. Размер печатной платы (панельной и одиночной)

Размер печатной платы будет определять цену печатных плат, это точно. Вообще говоря, при одинаковом количестве слоев печатной платы, чем меньше размер печатной платы, тем дешевле стоимость. Поскольку при расчете себестоимости поставщики будут учитывать коэффициент использования сырья. Убедитесь, что при максимальном использовании затраты как для покупателя, так и для поставщика будут наилучшими. Исходный материал для печатных плат обычно составляет 1200 * 1200 мм или 1220 мм для специальных спецификаций, когда коэффициент использования достигает 90% или выше, это наилучший вариант.

Итак, как повысить эффективность использования сырья? Обычно производители оптимизируют рабочие файлы (WF) с одного размера на размер панели, а затем материал нарезается в соответствии с файлами панели. Но если размер панели не подходит, то в процессе резки образуется много ненужных кромок сырья, и, как правило, это включается в стоимость печатной платы. Таким образом, цена за единицу печатной платы будет дороже. Другими словами, если вам подходит размер печатной платы, то это хорошо как для производителя печатной платы, так и для вас самих. И в это время эффективность использования будет самой высокой, а стоимость вашей печатной платы - самой дешевой.

3. Ширина строки/ интервал между строками

В определенной степени, если вы соблюдаете правила проектирования печатной платы, цена печатной платы не будет слишком высокой. Однако, если ваш дизайн сложный, а ширина линии слишком мала, то цена возрастет, поскольку ее трудно контролировать в процессе производства.

4. Слои печатной платы

Согласно стандарту IPC, печатные платы могут быть классифицированы на однослойные, двухсторонние и многослойные. Если количество слоев превышает 2 слоя, мы называем их многослойными, например, 4-слойные печатные платы, 6-слойные печатные платы. Для печатной платы FR4 мы можем изготовить до 32 слоев.

Из-за производственного процесса и некоторых непредсказуемых циклов сборки, чем больше слоев, тем дороже она получается. (Цена односторонней печатной платы аналогична цене двухсторонней печатной платы).

5. Цвет чернил паяльной маски

В прошлом, без сомнения, вы тратили больше, если хотели, чтобы каждый цвет был зеленым. Но сейчас ситуация меняется. Большинство цветов доступны без дополнительной платы или с очень небольшими дополнительными затратами, которые обычно возникают только при выполнении уникальных требований, таких как матовые тона.

6. Толщина медной фольги на печатной плате

Вес медной фольги зависит от правильного использования материала. Более толстая медь стоит дороже и сопряжена с дополнительными производственными трудностями и расходами. Возможно, вам также придется заполнить отверстия медной фольгой для соединения слоев. Кроме того, более тяжелая медь требует больших затрат на доставку. Давайте рассмотрим простой пример: при одинаковых объемах и количествах печатных плат с алюминиевым сердечником и медным сердечником печатная плата с медным сердечником отличается высокой стоимостью доставки, поскольку имеет более толстую толщину меди и больший вес.

7. Обработка поверхности печатной платы

Обработка поверхности - это метод, который используется для защиты поверхности от коррозии и улучшения паяемости. Обычно, принимая во внимание экологичность, производители могут использовать немного золота или серебра для обеспечения дополнительной безопасности при использовании в некоторых областях применения.

Обычно используемые методы обработки поверхности включают OSP, ИММЕРСИОННОЕ СЕРЕБРО, ENIG, ENEPIG и бессвинцовый HASL. Среди них цена указана за ENEPIG>ENIG>ИММЕРСИОННОЕ СЕРЕБРО>OSP>HASL. Вы можете рассчитать стоимость печатной платы в зависимости от метода обработки поверхности и толщины золота.

8. Количество и сроки выполнения заказа

При разработке нового проекта почти все компании хотели бы сначала создать прототипы и запросить примерное предложение. Однако некоторые производители печатных плат устанавливают минимальный объем заказа, и чем меньше количество, тем выше стоимость печатной платы. Пожалуйста, не забудьте уточнить цену для разных сумм, прежде чем делать заказ в офисе.

Между тем, запрос времени доставки также повлияет на общую стоимость в определенной степени. И, конечно же, стоимость заказа на скорую руку и ускоренного обслуживания будет выше, чем при обычном заказе.

9. Другие особые требования (импеданс, стандарт IPC)

Чтобы обеспечить стабильную передачу сигналов на печатной плате и улучшить качество передачи сигнала, проектировщики и инженеры будут требовать контроля полного сопротивления для трасс. Это может рассматриваться как особые требования, поэтому стоимость будет несколько выше. Также важным фактором является соблюдение требуемых критериев IPC. Обычно, если у клиента нет других пожеланий, мы по умолчанию используем IPC класса II. ТРЕТИЙ уровень будет дороже.

Выше перечислены основные факторы, влияющие на стоимость печатной платы. При оценке стоимости вашей печатной платы лучше всего учитывать их.
