Знаете ли вы, что такое HDI-платы?

HDI-платы - это разновидность технологии изготовления печатных плат (PCB), которая обеспечивает более высокую плотность монтажа и меньшие форм-факторы по сравнению с традиционными печатными платами. Платы HDI широко используются в приложениях с ограниченным пространством, таких как мобильные устройства, носимые устройства и аэрокосмические системы.

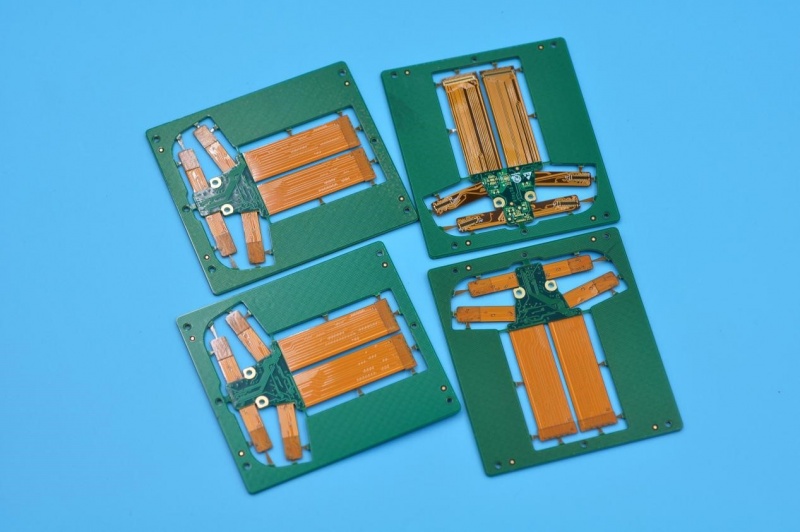

Компания Best Technology обладает богатым опытом в производстве жестких гибких печатных плат HDI, ниже представлена одна из наших 7-слойных жестких гибких печатных плат HDI.

В соответствии с лучшими технологиями, наши платы HDI обычно имеют глухие или заглубленные отверстия, а минимальный размер отверстия обычно составляет 0,1 мм. Эта плата имеет глухие и заглубленные отверстия, минимальный размер которых составляет 0,1 мм. Управление дифференциальным сопротивлением на 100 Ом и управление односторонним сопротивлением на 50 Ом. Покрытие поверхности - ENIG, 1 унция меди для внешних слоев, 1/2 унции меди для внутренних слоев, зеленая паяльная маска с белой шелкографией. Общая толщина - 1,4 мм.

Вот некоторые ключевые особенности плат HDI:

1. Высокая плотность: Платы HDI предназначены для размещения большого количества плотно упакованных компонентов и межсоединений. Обычно они имеют несколько слоев с высокой плотностью маршрутизации, что позволяет создавать более сложные схемы при меньших габаритах.

2. Микровыходы: в платах HDI широко используются микровыходы, которые представляют собой очень маленькие отверстия, просверленные в плате для создания электрических соединений между различными слоями. Микровыходы имеют меньший размер по сравнению с традиционными переходными отверстиями, что позволяет увеличить плотность прокладки.

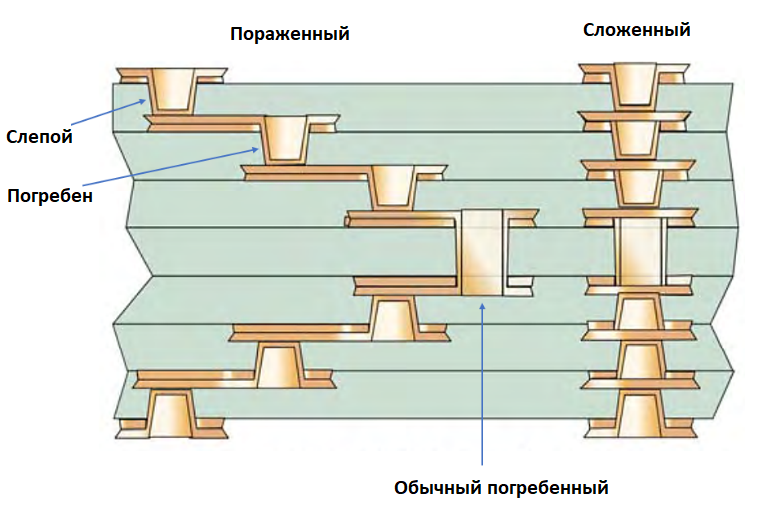

3. Расположенные в шахматном порядке и многослойные микропроводы: Платы HDI используют различные типы микропроводов, в том числе расположенные в шахматном порядке и многослойные микропроводы. Расположенные в шахматном порядке микропроводы соединяют соседние слои, в то время как многослойные микропроводы соединяют несмежные слои, обеспечивая еще более высокую плотность прокладки.

Глухие и заглубленные переходы: в платах HDI часто используются глухие и заглубленные переходы, которые не проходят через всю плату. Глухие переходы соединяют внешний слой с одним или несколькими внутренними слоями, в то время как заглубленные переходы соединяют только внутренние слои. Эти переходные отверстия помогают оптимизировать пространство и расширяют возможности маршрутизации.

4. Компоненты с малым шагом: Платы HDI поддерживают использование компонентов с малым шагом, таких как микроконтроллеры, блоки BGA и небольшие устройства для поверхностного монтажа (SMD). Высокая плотность маршрутизации и компактные размеры HDI-плат делают их подходящими для размещения таких миниатюрных компонентов.

5. Повышенная целостность сигнала: HDI-платы могут обеспечить улучшенную целостность сигнала за счет сокращения длины трассы и снижения уровня шумовых помех. Компактная конструкция сводит к минимуму потери сигнала и несоответствия импедансов, обеспечивая более высокую производительность в высокочастотных приложениях.

6. Конструктивные особенности: При проектировании HDI-плат требуется знание таких факторов, как расположение слоев, их типы, ширина и зазоры. Для обеспечения точного выравнивания и надежности сложных соединений часто используется передовое программное обеспечение для проектирования и технологии производства.

7. Производственные проблемы: HDI-платы могут быть более сложными в изготовлении по сравнению со стандартными печатными платами. Использование более мелких элементов и сложных структур слоев требует специальных технологий изготовления, таких как лазерное сверление, последовательное ламинирование и точный контроль регистрации.

Технология HDI получает все большее распространение в электронной промышленности, позволяя создавать более компактные, легкие и сложные устройства. Она обеспечивает улучшенные электрические характеристики, повышенную надежность и гибкость конструкции. Если у вас есть какие-либо замечания по поводу платы HDI, пожалуйста, не стесняйтесь обращаться к команде Best Technology по электронной почте.
