Многослойная печатная плата с большим количеством сердечников

Как и в случае с печатной платой FR4, мы также можем изготавливать платы с более чем 2 слоями трассировок, и мы назвали это "многослойной печатной платой MCPCB". Структура многослойной печатной платы FR4 аналогична, но ее гораздо сложнее изготовить.

Вы можете разместить на платах больше компонентов, разделить сигнальный слой и слой заземления на отдельные слои, чтобы добиться более высоких электрических характеристик.

По сравнению с обычным FR4, эта конструкция требует больше технологий и опыта для ламинирования более чем в два слоя вместе с металлическим сердечником, а стоимость намного выше, чем 2 слоя MCPCB или двухсторонний MCPCB.

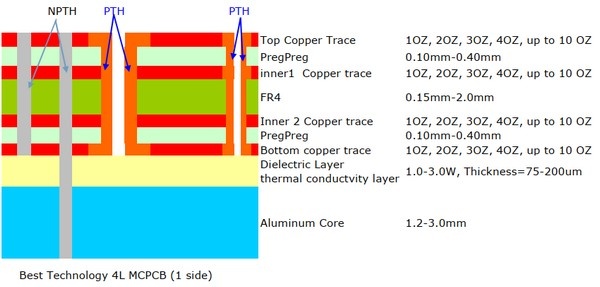

Структура многослойного MCPCB

Возможность использования многослойного MCPCB

Материал основы: Сплав алюминия/меди/железа
Теплопроводность (диэлектрический слой): 0,8, 1,5, 2,0, 3,0 Вт/м.к.
Толщина пластины: 0,8 мм ~ 3,0 мм (0,02 " ~ 0,12")
Толщина меди: 0,5 унции, 1,0 унции, 2,0 унции, 3,0 унции
Схема: Фрезерование, штамповка, V-образный разрез
Маска для пайки: Белая/черная/синяя/зеленая/красная Масляная
Цвет надписи/шелкографии: Черный/белый
Отделка поверхности: Иммерсионное золото, HASL, OSP
Максимальный размер панели: 600 * 500 мм (23,62 "* 19,68")
Упаковка: Вакуумный пакет/Пластиковая упаковка
Срок изготовления образцов: 15 ~ 18 дней
Срок изготовления MP: 15 ~ 20 дней
