Печатная плата с металлическим сердечником COB

COB MCPCB, известный как печатная плата с металлическим сердечником "Чип-на-плате", представляет собой тип MCPCB, используемый в системах термоэлектрического разделения. При использовании COB MCPCB микросхема (также известная как "матрица") непосредственно соприкасается с металлическим сердечником, где рассеивается тепло, и электрически соединяет контур печатной платы (соединение проводов), обеспечивая подачу питания.

В обычном MCPCB между медью и металлическим сердечником имеется слой диэлектрика, и теплопроводность ограничена этими слоями диэлектрика, поэтому значение может составлять всего 1 ~ 3 Вт/ м.к. Но при использовании COB MCPCB такого слоя диэлектрика нет, потому что чип (матрица) непосредственно соприкасается с металлическая сердцевина, поэтому значение теплопроводности COB MCPCB будет практически таким же, как и у самого материала металлической сердцевины. Обычный материал металлического сердечника - алюминий, поэтому теплопроводность COB MCPCB составляет более 200 Вт/кв.м.

Процесс COB состоит из трех основных этапов, которые необходимо выполнить при изготовлении встроенной платы:
1-й: "установка на матрицу или присоединение к матрице";
2-й: "соединение проводов";
3-й: "герметизация проводов матрицы".

Используя соединение проводов и эпоксидную упаковку, которые затем непосредственно встраиваются в MCPCB, этот метод может продлить срок службы светодиодов и унифицировать излучение света.

В зависимости от технологии и материала, печатные платы COB MCPCB можно разделить на два типа: зеркальный алюминий и алюминий с серебряным или золотым напылением, а также зеркальные алюминиевые печатные платы с серебряным напылением.

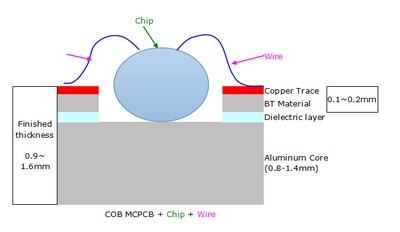

Структура COB MCPCB

Преимущество использования COB MCPCB

Превосходное рассеивание тепла
Высокая теплопроводность: 137 Вт/кв.м.
Более высокая надежность благодаря лучшему распределению тепла и небольшому количеству паяных соединений.
Обеспечивают повышенную надежность и срок службы светодиодов
Простота сборки мощных светодиодов
Высококачественные материалы и производственный процесс упрощают сборку и существенно снижают процент ошибок в процессе сборки
Существенно сокращается площадь и стоимость
Обеспечивается более надежная защита (ее трудно взломать с помощью обратного проектирования)
Сокращается время выхода на рынок

Применение COB MCPCB

Мощный светодиод (до 200 Вт)
Светодиодная подсветка для светодиодных телевизоров
Светодиодная передняя подсветка для электронных книг
Освещение в сельском хозяйстве и садоводстве
Освещение улиц и парковок
Автомобильный
Источники питания
, потребительская электроника, освещение
Другие продукты, требующие тепловых решений
