Однослойный MCPCB

Простой многослойный односторонний MCPCB состоит из металлической основы (обычно из алюминиевого или медного сплава), диэлектрического (непроводящего) слоя, слоя медной схемы, компонентов микросхемы и паяльной маски.

Диэлектрик из препрега обеспечивает отличную теплоотдачу от фольги и компонентов к подложке, сохраняя при этом отличную электрическую изоляцию. Алюминиево-медная пластина-основа обеспечивает механическую целостность односторонней подложки, а также распределяет и передает тепло к радиатору, монтажной поверхности или непосредственно в окружающий воздух.

Однослойный MCPCB может использоваться с компонентами для поверхностного монтажа и микросхемами и проводами и обеспечивает гораздо более низкое тепловое сопротивление, чем FR4 PWB. Металлический сердечник обеспечивает меньшую стоимость по сравнению с керамическими подложками и позволяет занимать гораздо большую площадь, чем керамические подложки.

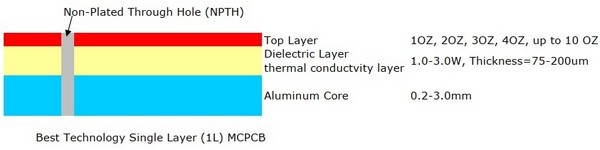

Структура

Способность

Материал основы: Сплав алюминия/меди/железа
Теплопроводность (диэлектрический слой)): 0.8, 1.0, 1.5, 2.0, 3.0 Вт/м.к.
Толщина плиты: 0,5 мм ~ 3,0 мм (0,02" ~ 0,12")
Толщина меди: 0,5 унции, 1,0 унции, 2,0 унции, 3,0 унции, до 10 унций
Схема: Фрезерование, штамповка, V-образный разрез
Маска для пайки: Белая/черная/синяя/зеленая/Красная Масляная
Надпись/Цвет шелкографии: Черный/белый
Отделка поверхности: Иммерсионное золото, HASL, OSP
Максимальный размер панели: 600 * 500 мм (23,62 " * 19,68")
Упаковка: Вакуумный пакет/ пластик
Время доставки образцов: 4~6 дней
Время доставки образцов MP: 5~7 дней
