Двусторонняя печатная плата с большим количеством сердечников

Он также имеет те же два слоя медного проводника, что и двухслойный MCPCB, но металлический сердечник находится в середине двух проводников, поэтому с обеих сторон металлического сердечника есть проводники (трассы), которые соединены друг с другом переходными отверстиями. Поэтому мы назвали его "Двухсторонний MCPCB", и вы можете разместить SMD как сверху, так и снизу.

В отличие от однослойного MCPCB, двухсторонний MCPCB также требует дополнительной операции прессования для ламинирования теплопроводного ламината с нанесенным изображением и металлического сердечника (также известного как металлическая основа). Но иногда некоторые поставщики материалов, покрытых необработанным металлом, поставляют уже ламинированный материал для картона.

По сравнению с обычным FR4, для этой конструкции требуется больше технологий и опыта по ламинированию двух слоев вместе с металлическим сердечником.

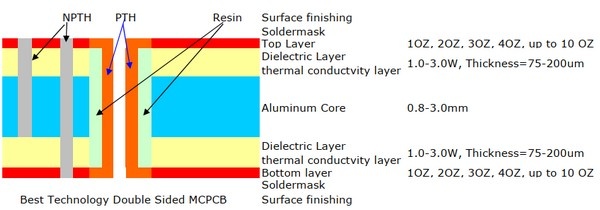

Структура двустороннего MCPCB

Характеристики двухстороннего MCPCB

Vật liệu cơ bản: Hợp kim nhôm/đồng/sắtХарактеристики двухстороннего MCPCBХарактеристики двухстороннего MCPCB
Материал основы: Сплав алюминия/меди/железа
Теплопроводность (диэлектрический слой): 0,8, 1,5, 2,0, 3,0 Вт/м.к.
Толщина пластины: 0,5 мм ~ 3,0 мм (0,02 " ~ 0,12")
Толщина меди: 0,5 унции, 1,0 унции, 2,0 унции, 3,0 унции, 4,0 унции, 5,0 унции
Обработка: Фрезерование, штамповка, V-образный разрез
Маска для пайки: Белое/черное/синее/зеленое/красное масло
Цвет надписи/шелкографии: Черный/белый
Обработка поверхности: Иммерсионное золото, HASL, OSP
Максимальный размер панели: 600 * 500 мм (23,62 "* 19,68")
Упаковка: Вакуумный пакет/Пластиковая упаковка
Срок изготовления образцов: 10 ~ 15 дней
Срок изготовления MP: 12 ~ 15 дней
Срок изготовления MP: 12 ~ 15 дней
