Двухъядерная печатная плата (два слоя)

Двухслойный (сдвоенный) MCPCB состоит из двух слоев медных проводников, расположенных на одной стороне металлического сердечника (обычно это сплавы алюминия, меди или железа). Металлическое основание расположено в нижней части всего MCPCB, что отличается от двухстороннего MCPCB (два слоя меди расположены с каждой стороны соответствующего металлического сердечника), и вы можете установить SMD только с верхней стороны.

В отличие от однослойного MCPCB, двухслойный MCPCB требует дополнительного этапа прессования для спрессовывания нескольких слоев теплопроводности и металлического сердечника (также называемого металлической основой) вместе.

По сравнению с обычным FR4, для этой конструкции требуется больше технологий и опыта в двухслойном ламинировании вместе с металлическим сердечником.

Этапы обработки MCPCB с металлической основой, встроенной в печатную плату, относительно сложны, поскольку после предварительного сверления отверстия в металлической основе необходимо заделать его, чтобы изолировать от электрической цепи.

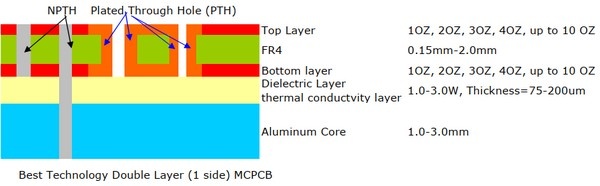

Структура многослойной двухъядерной печатной платы

Возможности MCPCB 2L

Основной материал: сплав алюминия/меди /железа
Теплопроводность (диэлектрический слой): 0,8, 1,5, 2,0, 3,0 Вт/м.к.
Толщина пластины: 0,5 мм ~ 3,0 мм (0,02 " ~ 0,12")
Толщина меди: 0,5 унции, 1,0 унции, 2,0 унции, 3,0 унции
Обработка: фрезерование, штамповка, V-образный разрез
Сварочная маска: белое/ черное/синее/зеленое / красное масло
Легендарные цвета / шелк: черный / белый
Отделка поверхности: матовое золото, HASL, OSP
Максимальный размер пластины: 600 * 500 мм (23,62 " * 19,68")
Упаковка: вакуумный/ полиэтиленовый пакет
Срок годности образца: 5~ 7 дней
Срок годности упаковки: 6~ 8 дней
