Печатная плата с металлическим сердечником означает, что основным (базовым) материалом печатной платы является металл, а не обычный FR4/CEM1-3 и т. д. В настоящее время наиболее распространенными металлами, используемыми для изготовления MCPCB, являются алюминиевый сплав, медь и сталь. Алюминий обладает хорошими свойствами теплопередачи и рассеивания тепла, но он относительно дешевле; Медь имеет еще лучшие характеристики, но она относительно дороже, а сталь можно разделить на обычную и нержавеющую. Он тверже алюминия и меди, но его теплопроводность ниже, чем у них. Каждый человек выберет свой собственный базовый/сердечниковый материал в соответствии с различными сферами применения. <р> В целом, алюминий является наиболее экономичным выбором с точки зрения теплопроводности, жесткости и стоимости. Поэтому материал основы/сердечника обычной печатной платы с металлическим сердечником изготавливается из алюминия. В нашей компании, если нет специального запроса или примечания, металлический сердечник будет называться алюминиевым, тогда MCPCB будет означать печатную плату с алюминиевым сердечником. Если вам нужна печатная плата с медным сердечником, стальным сердечником или печатная плата с сердечником из нержавеющей стали, вам следует добавить специальные примечания к чертежу.

<р> Иногда люди используют аббревиатуру «MCPCB» вместо полного названия Metal Core PCB или Metal Core Printed Circuit Board. А также использует разные слова для обозначения ядра/основания, поэтому вы также увидите разные названия для печатных плат с металлическим сердечником, такие как Metal PCB, Metal Base PCB, Metal Backed PCB, Metal Clad PCB и Metal Core Board и т. д.

MCPCB используется вместо традиционных печатных плат FR4 или CEM3 из-за ее способности эффективно отводить тепло от компонентов. Это достигается за счет использования теплопроводящего диэлектрического слоя.

Главное отличие платы FR4 от MCPCB заключается в использовании в MCPCB теплопроводящего диэлектрического материала. Этот материал действует как тепловой мост между компонентами ИС и металлической подложкой. Тепло от корпуса отводится через металлический сердечник к дополнительному радиатору. На платах FR4 тепло остается прежним, если только оно не передается через установленный радиатор. В ходе лабораторных испытаний MCPCB со светодиодом мощностью 1 Вт сохраняла температуру окружающей среды 25 °C, в то время как тот же светодиод мощностью 1 Вт на плате FR4 достигал температуры окружающей среды 12 °C. Светодиодные печатные платы всегда изготавливаются с алюминиевыми сердечниками, но иногда используются и печатные платы со стальными сердечниками.

<тр> <тр> <тр> <тр> <тр> <тр> <тр> <тр> <тр> <тр> <тр> <тр> <тр> <тр>

Преимущества MCPCB
1. радиатор Некоторые светодиоды рассеивают 2–5 Вт тепла, и выход из строя происходит, если тепло от светодиода не отводится должным образом; Светоотдача светодиодов снижается и ухудшается, поскольку в корпусе светодиода остается тепло. Целью MCPCB является эффективный отвод тепла от всех установленных на плате микросхем (а не только от светодиодов). Алюминиевое основание и теплопроводящий диэлектрический слой действуют как мост между ИС и радиатором. Один радиатор монтируется непосредственно на алюминиевое основание, что устраняет необходимость в нескольких радиаторах на компонентах поверхностного монтажа.
2. тепловое расширение Термическое расширение и сжатие являются общими свойствами материалов, различные КТР имеют разное тепловое расширение. Благодаря своим собственным характеристикам алюминий и медь обладают уникальными характеристиками по сравнению с обычным FR4, теплопроводность которых может составлять 0,8~3,0 Вт/c.K.
3. Стабильность размеров Очевидно, что размеры печатных плат на основе металлов более стабильны, чем у изоляционных материалов. Размер изменяется на 2,5~3,0% при нагревании алюминиевой печатной платы и алюминиевой сэндвич-панели от 30℃ до 140~150℃.
Применение MCPCB
Светодиодный свет	Светодиод высокого тока, прожектор, печатная плата высокого тока
Промышленное электрооборудование	Мощные транзисторы, транзисторные матрицы, двухтактные или тотемные (к тотемному столбу) выходные схемы, твердотельные реле, импульсные контроллеры двигателей, усилители компьютеров двигателей (операционные усилители для промежуточных двигателей), переключатели полюсов (инверторы)
Автомобиль	Устройство зажигания, регулятор мощности, преобразователь обмена, контроллер мощности, изменение оптической системы
Мощность	Серия регуляторов напряжения, импульсный регулятор, DC-DC преобразователь
Звук	Усилитель входного-выходного сигнала, балансный усилитель, предварительный экранирующий усилитель, аудиоусилитель, усилитель мощности
ОА	Драйвер принтера, большая электронная база дисплея, термопечатающая головка
Звук	Усилитель входного-выходного сигнала, балансный усилитель, предварительный экранирующий усилитель, аудиоусилитель, усилитель мощности
Другое	Полупроводниковая изоляционная плата, массив ИС, массив резисторов, кристалл носителя ИС, радиатор, подложка солнечной батареи, полупроводниковое охлаждающее устройство
Классификация печатных плат с металлическим сердечником

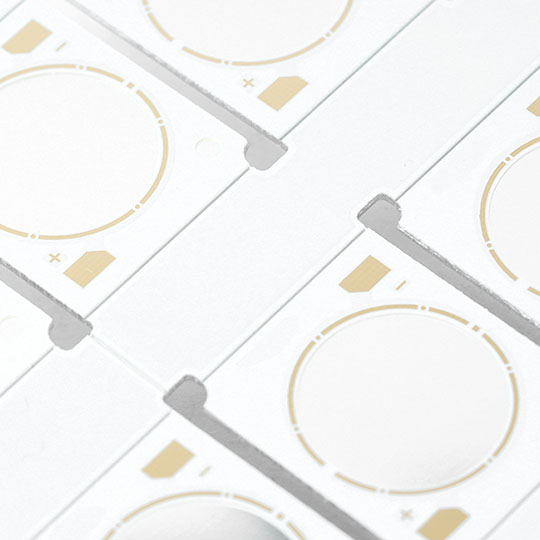

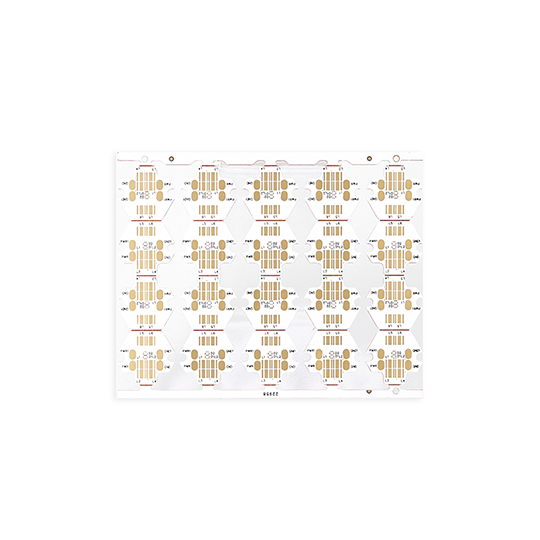

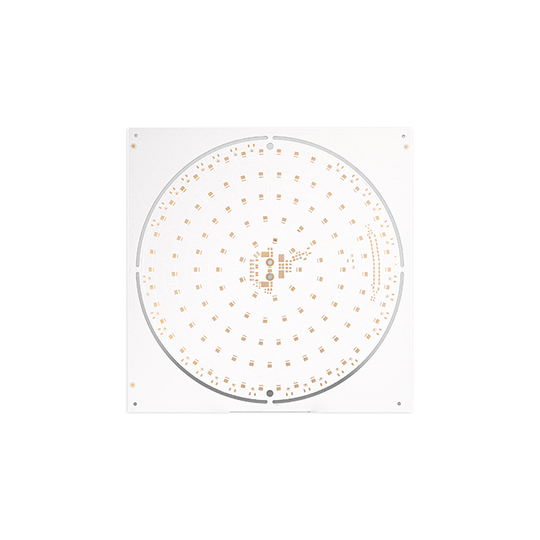

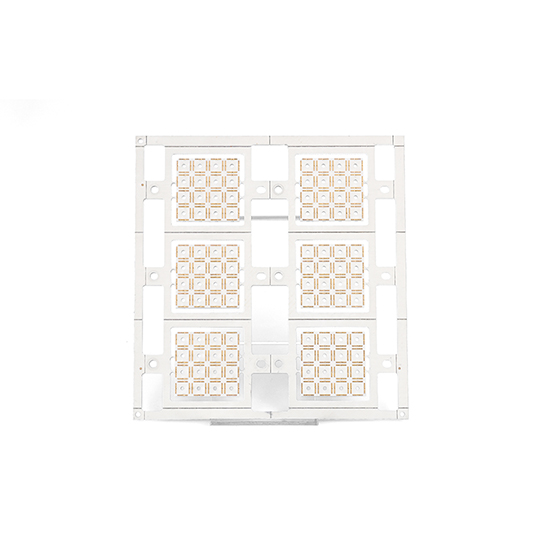

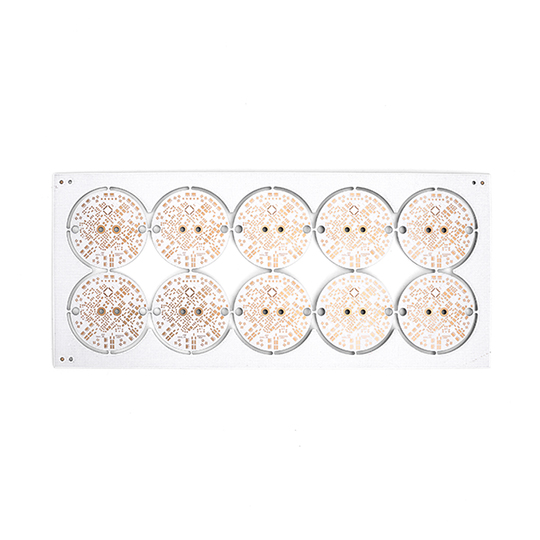

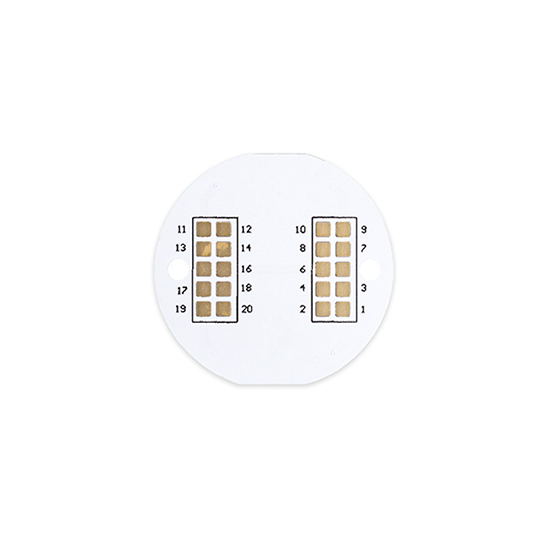

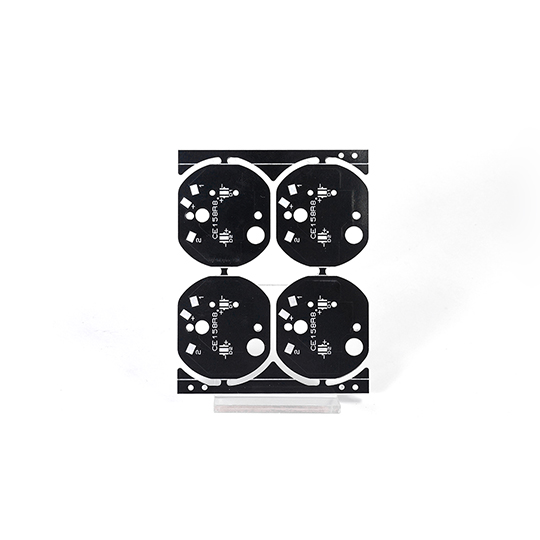

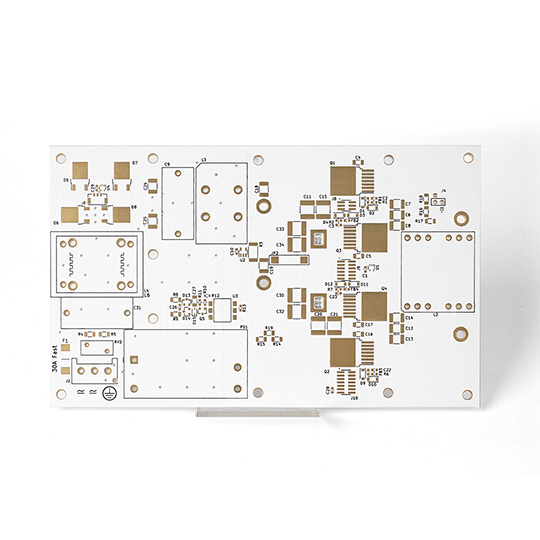

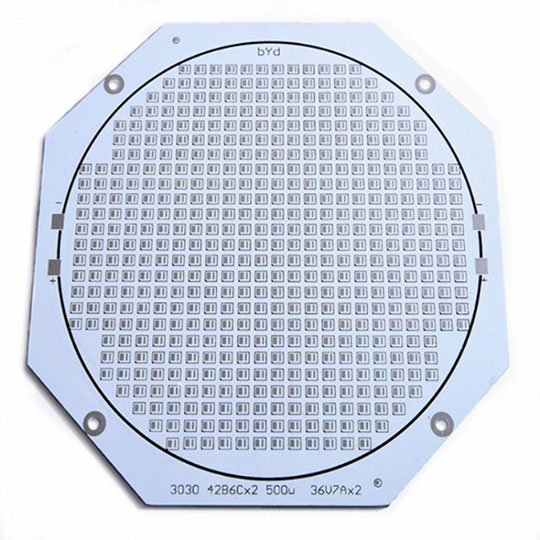

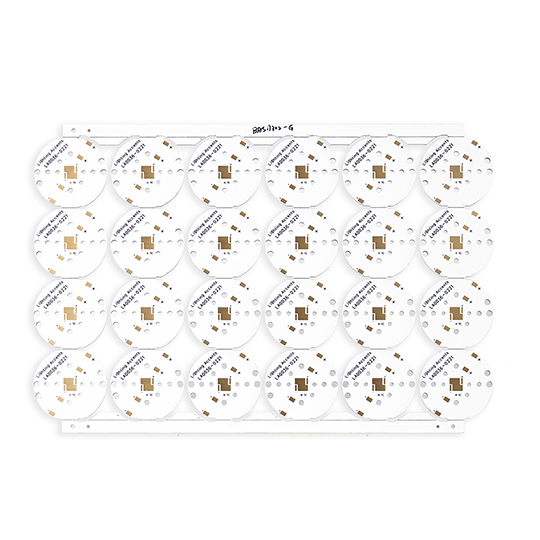

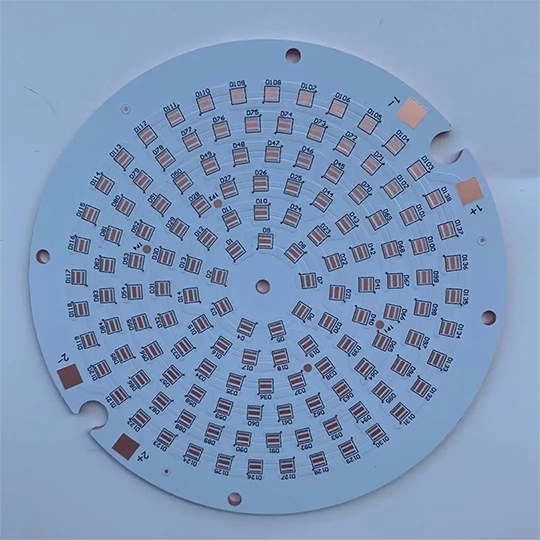

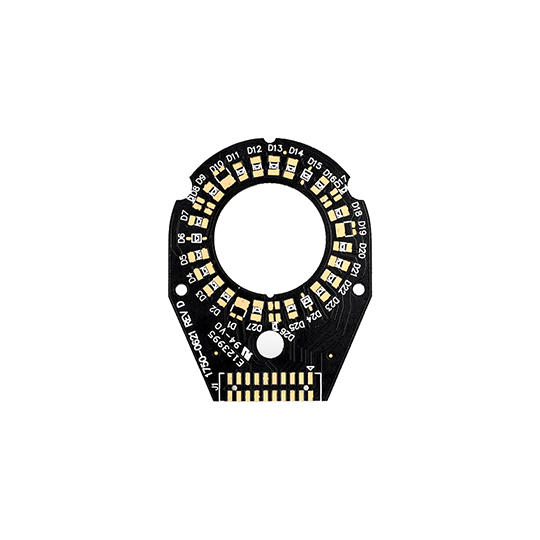

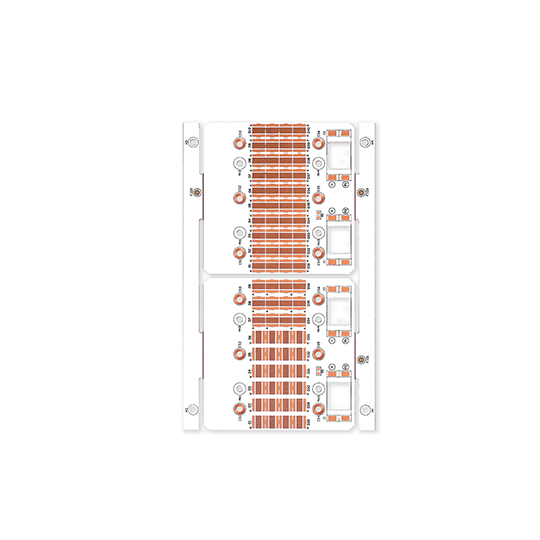

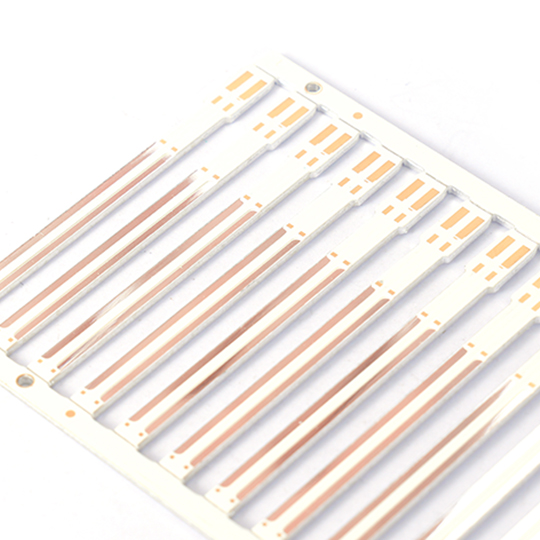

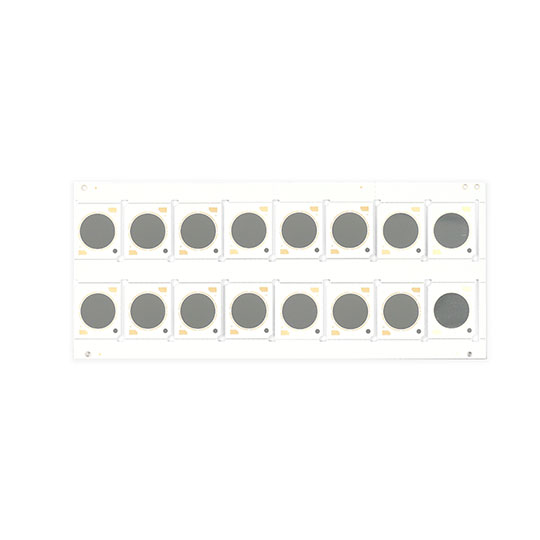

В соответствии с различным расположением металлического сердечника и слоя трассировки печатной платы, в настоящее время мы делим ее на пять основных типов: Однослойная MCPCB(только один слой односторонней дорожки); COB MCPCB (MCPCB-чип-на-плате, один слой трассировки); Двухслойная MCPCB (два слоя отслеживания на одной стороне; Двусторонняя MPCB (два слоя отслеживания с каждой стороны); Многослойная MCPCB (более 2 слоев трассировки на плату);
