Гибкая печатная плата

Гибкая печатная плата (сокращенно FPC) - это печатная плата, изготовленная с использованием натурального гибкого материала-основы, обычно полиимида или полиэстера. Гибкие печатные платы можно разделить на односторонние FPC, двухсторонние FPC и многослойные FPC.

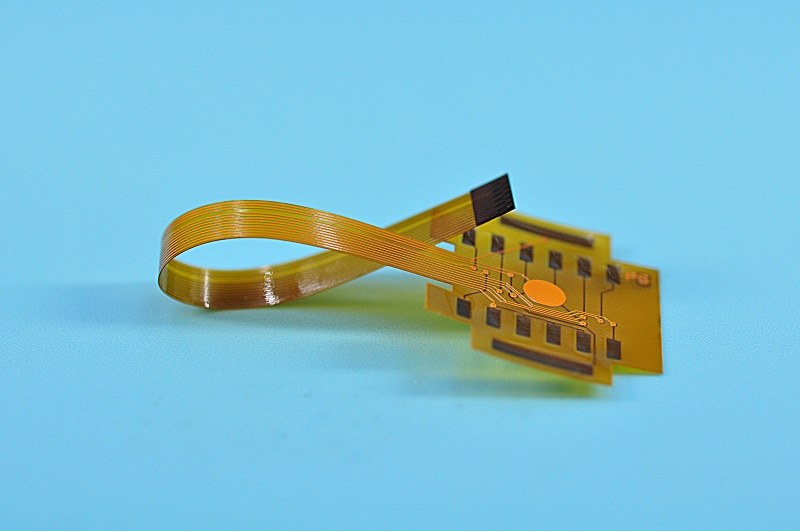

Односторонний FPC

Односторонняя гибкая печатная схема (1-слойная гибкая схема) - это гибкая схема, которая имеет слой медной схемы на материале подложки (обычно полиимидном) и полиимидное покрытие, которое прижимается к медной схеме таким образом, что остается открытой только одна медная поверхность, что обеспечивает доступ к медной схеме только с одной стороны, по сравнению с гибкой схемой двойного доступа, которая обеспечивает доступ как с верхней, так и с нижней сторон гибкой схемы.
Поскольку медная схема состоит только из одного слоя, ее также называют 1-слойной гибкой печатной схемой или 1-слойной гибкой схемой, или даже 1-слойным FPC или 1L FPC.

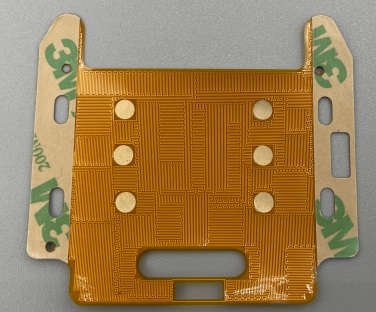

Гибкие печатные платы двусторонние

Двусторонняя гибкая печатная плата состоит из двустороннего гибкого материала с медным покрытием и открытым покрытием с одной или двух сторон. Имеется два проводящих слоя (обычно медных) с одним изолирующим слоем (обычно полиимидным) посередине и два проводящих слоя, соединенных электронным способом через сквозные отверстия в металле (PTH). Иногда в двухслойной мягкой схеме отсутствует PTH, поскольку конструктивное назначение нижней схемы заключается в поддержании жесткости схемы, или в контроле полного сопротивления, или в других специальных целях.
Покрытие изготовлено из полиимида и было предварительно нарезано перед запрессовкой в медный контур, поэтому к подушечке и золотым пальцам можно дотянуться с обеих сторон через покрытие или отверстие паяльной маски. Мягкие масла также можно использовать в качестве покрытий или сварочных масок для защиты сосудов от окисления и сварки.

Двухслойная гибкая схема позволяет создавать более сложные схемы, чем односторонние гибкие платы и гибкие платы с двойным доступом, увеличивая плотность проводников на единицу площади и экономя еще больше места за счет установки компонентов с обеих сторон.
Все отвердители, клейкие ленты, материалы для защиты от электромагнитных помех и другие материалы могут быть размещены в любом месте двухслойной схемы.

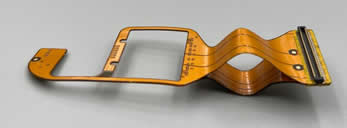

Ламинированный FPC

Многослойные гибкие цепи относятся к гибким цепям, состоящим более чем из 2 слоев. Три или более гибких проводящих слоя с гибкими изолирующими слоями между слоями, соединены между собой металлизированными отверстиями, переходными отверстиями и слоями гальванического покрытия, образуя электрические пути между различными слоями и внешними полиимидными изолирующими слоями.
Как правило, многослойные гибкие цепи представляют собой комбинацию нескольких двухсторонних гибких цепей и однослойных гибких цепей, поэтому гибкого медного покрытия пока нет. Многослойные слои могут соединяться или не соединяться непрерывно на протяжении всего производственного процесса. Если ваш дизайн требует максимальной гибкости, то непрерывное сопряжение может не подойти.

Многослойная гибкая печатная плата изготовлена из полиимида, который по меньшей мере на 1/3 легче, чем твердая печатная плата FR4, но из-за большого количества слоев она теряет гибкость, присущую односторонним и двусторонним печатным платам, но большинству этих продуктов гибкость не нужна. Наиболее распространенными ламинированными контурами являются 4-литровые, 6-литровые и 8-литровые. На рынке редко используются контуры объемом 10 л и более.

Гибкая укладка печатных плат

Каждый тип гибких печатных плат имеет свои собственные варианты укладки, и каждый из них подходит для каждого конкретного применения.
1. Односторонний FPC

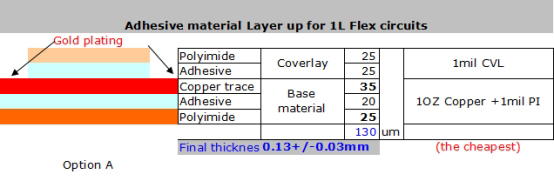

Вот как собрать самую простую и дешевую печатную плату soft, а также самую популярную печатную плату soft, которая использовалась ранее, поскольку она имеет самую тонкую толщину, 1-слойный FPC является наиболее универсальным по сравнению с другими типами печатных плат, и это одна из причин, по которой люди переходят с жестких плат на мягкие.

2. Двусторонняя гибкая печатная плата
Вот наиболее распространенный способ укладки / наслоения двухслойной мягкой печатной платы:

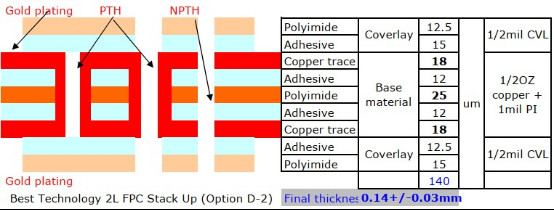

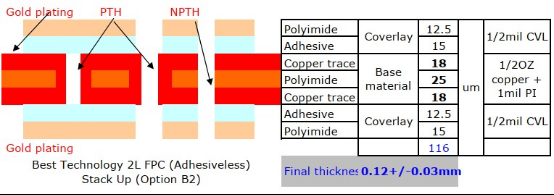

Также доступен бесклеевой ламинат, и на самом деле он очень популярен, потому что инженеры хотят добиться меньшей толщины, большего радиуса изгиба, высоких химических свойств и температуры, низкого выхода воздуха, стабильности размеров, большей гибкости, более длительного срока службы и контроля сопротивления и т.д.

3. Гибкие печатные платы с ламинированием

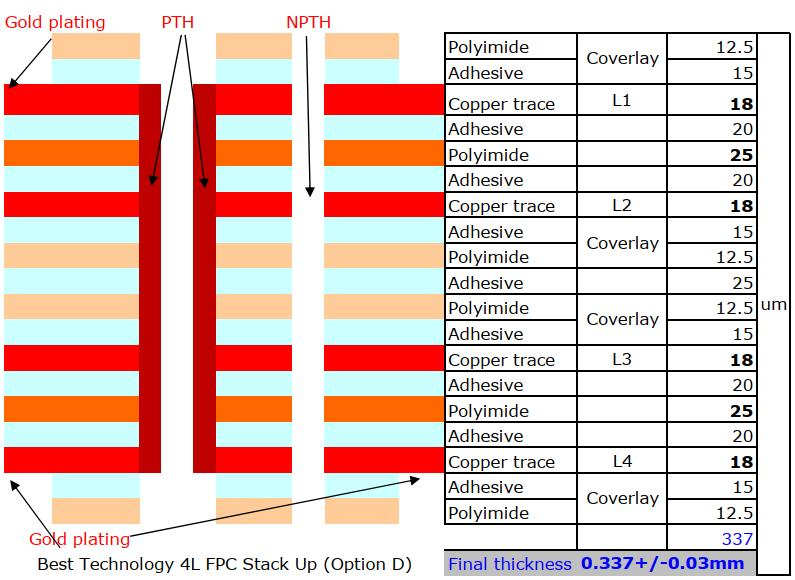

Ниже приведен список обычных 4-слойных гибких схем:

Гибкий материал печатной платы

Thương hiệu: Dupont / Doosan / Grace / Panasonic / SYL / Tailfex / ThinFlex / VentecПроизводитель: Dupont / Doosan / Grace / Panasonic / SYL / TAILFEX / Thinflex / Ventec
Материал основы: полиимид / ПЭТ
Толщина основного материала (исключая МЕДЬ): 12 МКМ / 18 мкм / 25 мкм / 50 мкм / 75 мкм / 100 мкм / 125 мкм / 150 мкм
Тип покрытия: полиимидное (желтое, белое, черное, прозрачное), ПЭТ; масло для паяльной маски (зеленое, синее, черное, белое, желтое, красное, прозрачное)
Значение Tg: 130/150
Не содержит галогенов: да
ROHS: да
Огнестойкость: 94 В-0
Диэлектрическая прочность: > =1,35 кВ/мм
Намотка и скручивание: ≤ 1%

Гибкое применение печатных плат

Cảm biến quang học cho A/V & Máy tính (hoặc CDP & DVDP)Оптический датчик для кондиционеров и компьютеров (или CDP и DVDP)
Цифровые камеры
Поворотный двигатель для видеокамер и видеомагнитофонов
Вибродвигатель для мобильных телефонов
Шаговый двигатель
Мембранный переключатель
Гибкий проводной кабель
Статическое применение
Принтер
Робот (рука)
Антенна

Процесс производства гибких печатных плат

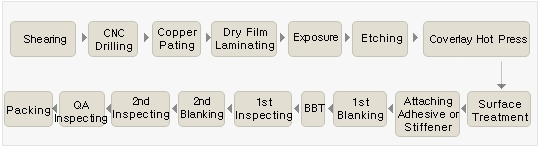

Это простой производственный процесс гибкой схемы, приглашаем посетить лучший технологический завод в Китае или посетить наш сборочный завод во Вьетнаме, чтобы ознакомиться с реальным производственным процессом гибкой схемы.

Являясь профессиональным производителем многоцелевых печатных плат в Китае, компания Best Technology всегда может воплотить в жизнь вашу мечту о печатных платах. Пожалуйста, свяжитесь с нами в любое время для получения информации о гибких схемах.
