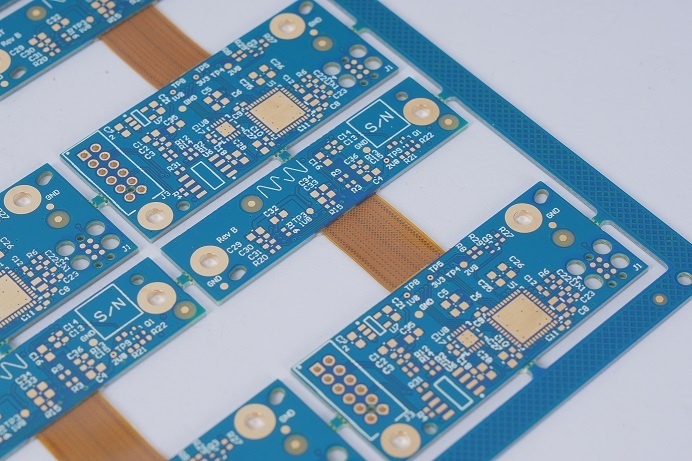

Жесткая-гибкая печатная плата

Что такое мягкая жесткая схема?

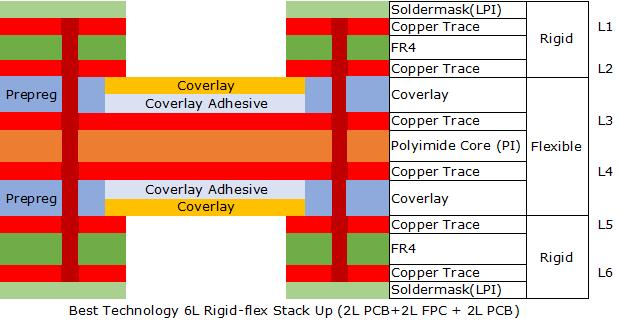

<р> Жесткая гибкая плата (жестко-мягкая печатная плата) представляет собой печатную плату, которая объединяет жесткую печатную плату и гибкую печатную плату, выборочно соединенные предварительно пропитанной эпоксидной связующей мембраной и электронно соединенные с помощью металлизированных сквозных отверстий (PTH) и переходных отверстий, во многом подобно многослойной гибкой плате. <р> <р> Области, где требуется дополнительная поддержка, спроектированы жесткими, а области, где требуется дополнительное пространство и гибкость, спроектированы гибкими, что позволяет использовать преимущества как жесткости, так и прочности жесткой доски. плоская и гибкая схема как гибкость и сгибаемость. Жесткие гибкие схемы обеспечивают более высокую плотность компонентов и лучший контроль качества. <р> Как правило, жесткие детали, изготовленные с использованием печатных плат FR4, имеют от одного до нескольких слоев, причем большую часть времени они находятся на внешних слоях. Важной частью является гибкая схема, соединяющая жесткую печатную плату, она может быть однослойной или многослойной. В настоящее время компания Best Technology может производить жесткие гибкие платы, состоящие более чем из 50 слоев. <р> Ниже приведен список распространенных 6L-жестко-мягких схем (2L FR4 PCB + 2L FPC + 2L PCB). Как вы можете видеть, обычно внутренние слои представляют собой мягкие схемы, которые проще в изготовлении и дешевле. <р> <р> Аппаратно-мягкие схемы используются в военной и аэрокосмической промышленности уже более 20 лет. В большинстве жестко-мягких печатных плат схема состоит из нескольких слоев мягкой схемы внутри. Однако многослойные жестко-мягкие схемы включают в себя внешний, внутренний или оба слоя мягкой схемы в зависимости от необходимости завершения конструкции. Компания Best Technology также может производить схемы из твердотельных и мягких материалов, внешние слои которых превращаются в мягкие схемы. <р> <р> Жестко-гибкая печатная плата отличается от многослойной гибкой платы. с ребрами жесткости за счет наличия проводников на твердых слоях. Металлизированные сквозные отверстия (PTH) проходят как через твердые, так и через мягкие слои, поэтому DIP-компоненты можно припаять к схеме более прочно, с большей плоскостностью и стабильностью.

Преимущества жестко-мягких схем

<р> Применение с высокой плотностью: область жестко-мягкой схемы используется для устройств с высокой плотностью размещения. Кроме того, в мягких схемах допускается меньшая ширина линий и расстояние между ними, поэтому можно использовать более высокую плотность. В продукте можно спроектировать более плотную конструкцию устройств и более легкие проводники, освободив место для дополнительных функций продукта. <р> Дополнительные области применения: Достижения в области технологии жестких печатных плат расширили сферу применения электронных изделий: от средств связи, компьютеров и бытовой электроники до медицинской, автомобильной и военной электроники. <р> Растущий спрос на более прочные и компактные изделия обуславливает необходимость создания многослойных конструкций, позволяющих размещать более тонкие и толстые линии, а также интервалы между ними и отверстия меньшего размера. Чрезвычайно сложная конфигурация
Требуется меньше электронных компонентов
Уменьшить соединение
Уменьшение размера и веса упаковки
Кроме того, можно использовать воздушный зазор, широко используемый в многослойных гибких схемах, а также доступны другие функции, такие как контролируемое сопротивление, экранирование от электромагнитных помех, монтаж, ребро жесткости, PSA, сборка схем (SMT).

Возможности мягко-жесткой схемы

<р> Являясь профессиональным производителем жестко-гибких печатных плат в Китае, компания Best Technology всегда стремится улучшить свои возможности по производству более жестких и гибких печатных плат для своих клиентов. Вот основные возможности: 1-10 гибких слоев; Многослойная гибкая конфигурация с клеевым соединением или воздушным зазором
1-40 твердых слоев
2-50 слоев жесткой гибкой схемы
Гибкий материал сердечника: полиимид (ПИ): от 1/2 мил до 4 мил в клееной или неклееной конструкции
Толщина меди: 1/3 OZ – 2 OZ Тип RA или ED в гибкой схеме; 1/2 унции - 10 унций в жестком контуре;
Покрытие: полиимид толщиной от 1/2 до 2 мил
Материал отвердителя: полиимид, FR4, нержавеющая сталь, алюминий
Жесткий материал: 130, 170, 180 TG FR4, препрег с низкой текучестью
Экранирование от электромагнитных и радиочастотных помех
Доступны глухие и скрытые вентиляционные отверстия
Доступен любой класс вентиляции
Контролируемое сопротивление: 50 Ом, 90 Ом, 100 Ом, 110 Ом и другие значения
Поверхностная обработка: ENIG, ENEPIG, позолота, золотой стержень (3-30u” Au), иммерсионное серебро
<р> IPC 6013 – Доступно в типах II и III

Варианты отделки поверхности

HASL (вертикальный или горизонтальный)
HASL без свинца
ОСП
ЭНИГ
Золотой палец (3-30u” Au)
ЭНЕПИГ
Серебряное погружение
Олово-никель
Электролитическое мягкое золото
Электролитическое твердое золото
<р> Выбор золота

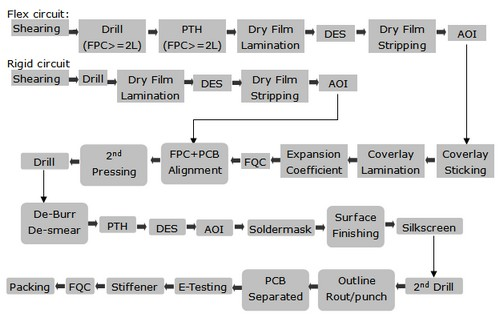

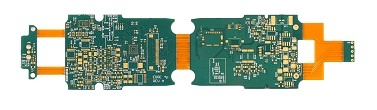

Процесс производства жесткой гибкой платы

<р> Производство жестко-мягких печатных плат намного сложнее, чем других типов гибких схем. Ниже для справки приведены простые этапы производства: <р> <р> Компания Best Technology предлагает различные размеры многослойных, гибких и жестких печатных плат. Все аппаратно-программные схемы тестируются с использованием электронного тестирования, отражающего все данные Gerber, для обеспечения непрерывности и соблюдения других требований к данным. <р> Мы можем предоставить вам быстрый прототип в течение 3–7 дней, своевременную доставку и превосходное качество. Пожалуйста, свяжитесь с нами сегодня для получения более подробной информации о схемах soft-hard.
